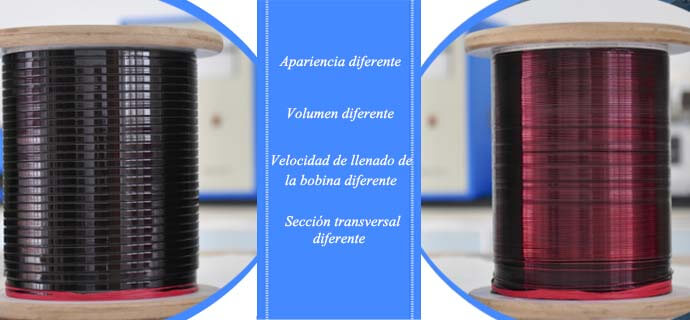

El alambre esmaltado es la principal materia prima para productos como motores, electrodomésticos y electrodomésticos. Se puede dividir en alambre redondo y alambre rectangular/plano según sus diferentes formas.
El alambre rectangular esmaltado tiene una forma plana, mientras que el alambre redondo esmaltado tiene una forma redonda.
Debido a las diferentes formas, el volumen de ambos alambres esmaltados también difiere. La bobina de alambre rectangular esmaltado ocupa menos espacio que la de alambre redondo esmaltado, lo que permite ahorrar entre un 9% y un 12%.
La velocidad de llenado de la bobina se refiere a la proporción del espacio que ocupa la bobina en la ranura una vez colocada. Generalmente, se define como la relación entre el área de la sección transversal del alambre y el área efectiva de la ranura. En las mismas condiciones de bobinado, la tasa de llenado de ranuras del alambre rectangular/plano de cobre esmaltado puede superar el 95%, mientras que la del alambre redondo esmaltado es de tan solo el 78%.
En comparación con el alambre redondo de cobre esmaltado, el alambre rectangular de cobre esmaltado presenta una mayor sección transversal, lo que aumenta su área de disipación térmica y mejora su efecto.
En comparación con el alambre redondo esmaltado y el alambre rectangular esmaltado, el alambre rectangular esmaltado es mejor. Presenta tres ventajas principales:
El alambre rectangular esmaltado tiene una mayor tasa de llenado de ranuras, lo que contribuye a mejorar la densidad de potencia. La diferenciación entre alambres planos contribuye a mejorar la tasa de llenado de ranuras de los motores. A igual nivel de potencia, la tasa de llenado de ranuras del alambre plano esmaltado es entre un 20% y un 30% mayor que la del alambre redondo esmaltado. El aumento en la tasa de llenado de ranuras permite llenar más cable de cobre manteniendo el espacio inalterado, lo que genera una mayor intensidad de campo magnético y mejora la densidad de potencia.
El cable plano esmaltado reduce la pérdida de cobre y los costos. El cable plano esmaltado tiene una mayor superficie que el cable redondo esmaltado, lo que mejora considerablemente el efecto pelicular, reduce la pérdida de corriente de alta frecuencia, ofrece una buena disipación de calor y es adecuado para entornos de conducción de alta frecuencia. La resistencia del devanado del motor es inversamente proporcional al área de la sección transversal del cable: R = ρl/S (ρ es la resistividad del devanado, l es la longitud del cable y S es el área de la sección transversal del conductor). Con resistividad y longitud constantes, un aumento del 20-30 % en la cantidad de llenado de cobre aportado por el cable plano puede aumentar significativamente el área de la sección transversal del conductor del motor, reduciendo así la resistencia del devanado. Por lo tanto, se puede reducir eficazmente la pérdida de cobre del devanado del motor.
El área de contacto entre los cables planos esmaltados es amplia y, en comparación con los cables redondos esmaltados, la conductividad térmica es mejor y el aumento de temperatura es menor. En el mismo espacio de bobinado, el cable plano esmaltado puede tener una sección transversal mayor que el cable redondo esmaltado, lo que aumenta la velocidad de llenado de la ranura de la bobina, reduce la resistencia y genera una corriente mayor, evitando así el sobrecalentamiento de los productos electrónicos.
Los materiales del alambre de aluminio esmaltado y del alambre de cobre esmaltado son diferentes. Al realizar la conversión, preste atención a la magnitud de la conversión. La fórmula específica es:
D cobre = (ρ cobre / ρ aluminio) / 2 * D aluminio
D cobre: diámetro del alambre de cobre; D aluminio: diámetro del alambre de aluminio; ρ aluminio: resistividad del aluminio (1/35.5); ρ cobre: resistividad del cobre (1/58).
Por ejemplo, al usar alambre de aluminio esmaltado de 1.18 mm y cambiarlo a alambre de cobre, el diámetro del alambre de cobre es D cobre = (35.5/58) 1/2 * 1.18 = 0.61211/2 * 1.18 = 0.7823 * 1.18 = 0.92, es decir, después de cambiar el alambre de aluminio esmaltado de 1.18 mm a alambre esmaltado de cobre, debe reemplazarse por un alambre de cobre de 0.92 mm.
