Inicio > Aplicación > Tira de Aluminio del Transformador

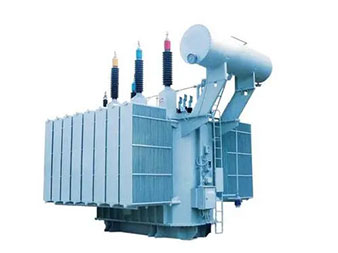

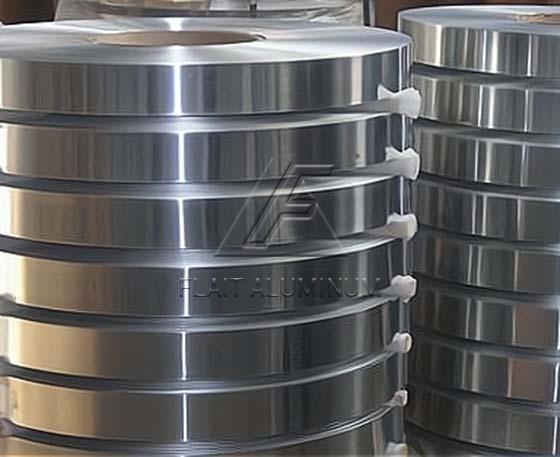

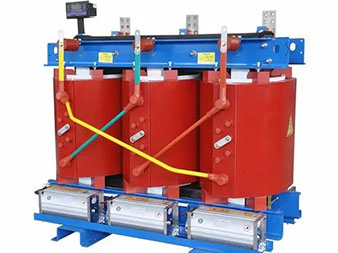

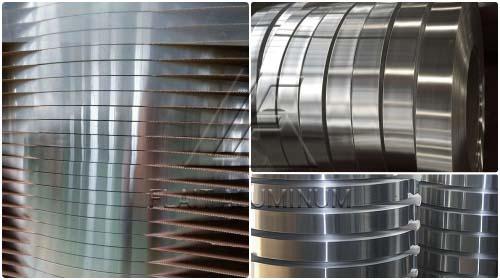

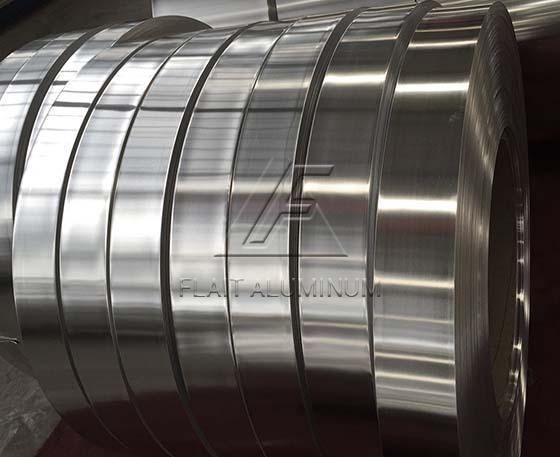

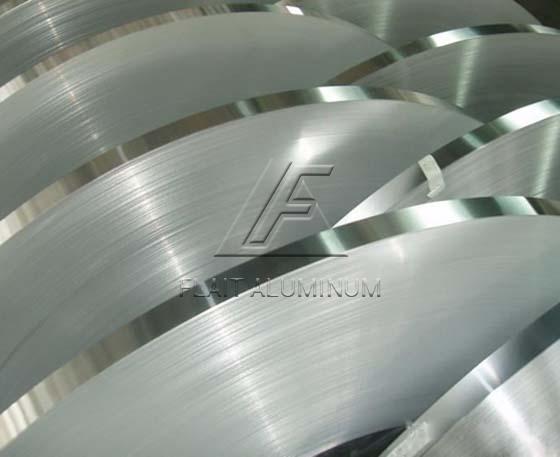

El contenido de aluminio de tiras papeles de aluminio para transformadores es alto (generalmente entre 99.6% y 99.7%). La conductividad eléctrica y térmica del aluminio es sólo inferior a la de los metales convencionales como el cobre. Dado que el precio del cobre es mucho más alto que el del aluminio, la tira de aluminio es actualmente el material ideal para transformadores más utilizado. Las tiras de aluminio para transformadores se utilizan principalmente en devanados de alto y bajo voltaje de transformadores de tipo seco como materiales conductores. 1050/1060/1070/1350 Tiras de aluminio para transformadores son la materia prima clave para la fabricación de devanados de transformadores porque tienen alta conductividad eléctrica, calidad suave, superficie lisa y sin rebabas. La tira de aluminio para transformadores producida por nuestra empresa se utiliza principalmente en transformadores a gran escala, energía solar y industrias de energía eléctrica.
Tira papel de aluminio para transformadores generalmente utiliza 1050-O/HO tira de aluminio, 1060-O/HO tira de aluminio, 1070-O/HO tira de aluminio, 1350-O/HO tira de aluminio, espesor 0.20-3.00 mm. Tira papel de aluminio para transformadores tiene alta plasticidad, resistencia a la corrosión, conductividad eléctrica, conductividad térmica y es fácil de soportar diversos procesos de presión, extensión y flexión, lo que puede mejorar significativamente el rendimiento de disipación de calor de los transformadores.
Flait Aluminum es un fabricante profesional de tiras de aluminio para transformadores. Contamos con múltiples líneas de producción de corte longitudinal de tiras de aluminio y podemos personalizar el ancho y largo de las tiras de aluminio según los requisitos del cliente. Nuestra tiras de aluminio para transformadores tiene una superficie lisa sin rayones, el bisel del borde puede alcanzar el 100% sin rebabas, la resistividad y conductividad son mejores que los estándares nacionales e industriales para transformadores.
|
Aleación |
1050,1060,1070,1350 |
|
Temple (Grado de dureza) |
O/HO |
|
Espesor (mm) |
0.08-3.00 |
|
Ancho (mm) |
10-1500 |
|
Conductividad (% IACS) |
1050-O ≥ 60% IACS 1060-O ≥ 61.5% IACS 1070-O ≥ 62.7% IACS 1350-O ≥ 62% IACS |
|
Elongación (%) |
≥20 (Espesor: 0.08-0.20) ≥25 (Espesor: 0.20-3.00) |
|
U. T. S |
60-95N/mm2 |
|
Densidad en 20℃ |
2.703kg/m3 |
|
Resistencia máxima en 20 ℃ (Ω·mm² /m) |
≤0.02825 |
|
Altura de las rebabas |
0.01—0.03 mm varían con el grosor de la tira |
|
Altura del lado colapsado |
0.05--0.1mm |
|
Diámetro interior |
Ø 150mm,Ø300mm, Ø400mm, Ø500mm |
|
Superficie |
Suave, libre de arañazos e impurezas |
|
Aplicación |
Devanado del transformador |
|
Embalaje |
Ojo a la pared y ojo al cielo, tarima de madera y caja de madera |
|
Muestra |
Disponible |
|
Nota |
La tira de aluminio del transformador se puede personalizar |
Composición Química de Tira de Aluminio del Transformador
|
Aleación |
Al (%) |
Si (%) |
Fe (%) |
Cu (%) |
Mn (%) |
Zn (%) |
Mg (%) |
Ti (%) |
V |
|
1050 |
99.50 |
0.0431 |
0.203 |
0.0022 |
0.0104 |
0.0093 |
0.0013 |
0.02 |
0.0039 |
|
1060 |
99.60 |
0.0431 |
0.203 |
0.0022 |
0.0104 |
0.0093 |
0.0013 |
0.02 |
0.0039 |
|
1070 |
99.70 |
0.0431 |
0.203 |
0.0022 |
0.0104 |
0.0093 |
0.0013 |
0.02 |
0.0039 |
|
1350 |
99.50 |
0.0431 |
0.203 |
0.0022 |
0.0104 |
0.0093 |
0.0013 |
0.02 |
0.0039 |
Gama de Desbarbado de Bordes de Tira de Aluminio del Transformador
|
Espesor (mm) |
≤0.20 |
＞0.20 |
|
Burr |
≤0.03 |
≤0.05 |
|
Cámara |
≤0.5 |
≤2 |
|
Capas |
≤4 |
≤5 |
Rango de Tolerancia de Tira de Aluminio del Transformador
|
Aleación |
1050-O/1060-O/1070-O/1350-O |
|||||||
|
Espesor (mm) |
0.08-0.20 |
0.20-0.40 |
0.40-0.80 |
0.80-1.10 |
1.10-1.40 |
1.40-2.00 |
2.00-2.50 |
2.50-3.00 |
|
Tolerancia de espesor (mm) |
±8% de espesor nominal |
±0.02 |
±0.03 |
±0.04 |
±0.05 |
±0.06 |
±0.07 |
±0.08 |
|
Ancho (mm) |
＜100 |
100-300 |
300-600 |
600-1250 |
1250-1500 |
|||
|
Tolerancia de ancho (mm) |
±0.10 |
±0.20 |
±0.30 |
±1.00 |
±2.00 |
|||
1.La materia prima de aluminio se calienta en el horno para eliminar las impurezas;2.El lingote se corta en placas gruesas;3.Coloque la placa gruesa en el laminador en frío para un laminado en bruto;4.Poner en laminador en caliente para el acabado;5.Recocido por calentamiento y mantenimiento a cierta temperatura;6.Corte externo por cortadora longitudinal;7.Embalaje y envío.1050 1060 1070 1350 La tira de aluminio para transformador se utiliza para transformador variable como devanado de transformador de bajo o alto voltaje, transformador de alta frecuencia, transformador de voltaje ascendente o descendente, etc.
