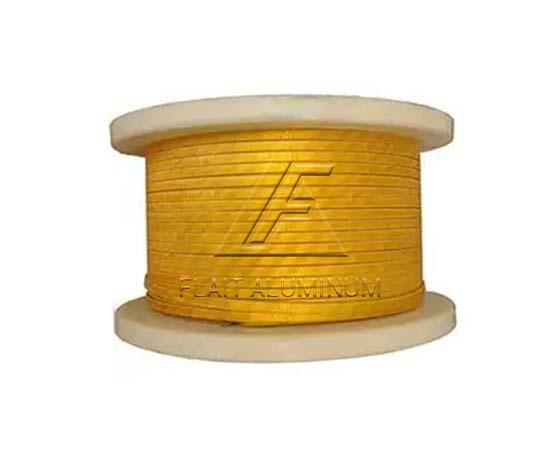

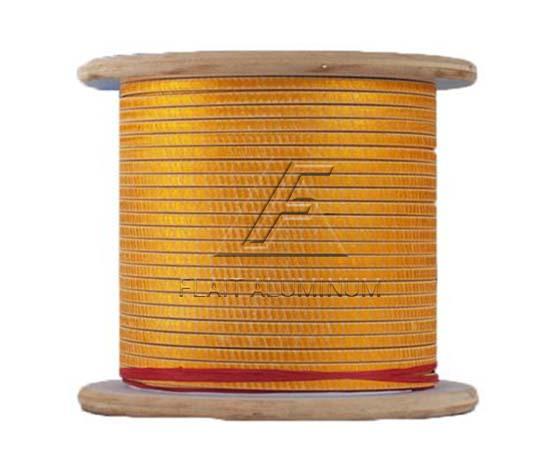

Alambre de Cobre (Aluminio) con Película de Poliimida Envuelto de Fibra de Vidrio
Alambre de Cobre (Aluminio) con Película de Poliimida Envuelto de Fibra de Vidrio
Alambre de Cobre (Aluminio) con Película de Poliimida Envuelto de Fibra de Vidrio
Alambre de Cobre (Aluminio) con Película de Poliimida Envuelto de Fibra de Vidrio

Alambre de Cobre (Aluminio) con Película de Poliimida Envuelto de Fibra de Vidrio

  • Producto: Alambre de Película de Poliimida Envuelto de Fibra de Vidrio
  • Material: Aluminio, Cobre
  • Tipo de cable: Redondo, Rectangular
  • Clase térmica: 130, 155, 180, 200
  • Material de cobertura: Película de Poliimida Envuelto de Fibra de Vidrio

Introducción de Alambre de Cobre (Aluminio) con Película de Poliimida Envuelto de Fibra de Vidrio

El alambre de cobre (aluminio) con película de poliimida envuelto de fibra de vidrio es un alambre de bobinado que se fabrica recubriendo una película de poliimida con material adhesivo, envolviéndola sobre un conductor de cobre/aluminio de alta calidad y horneándola para unir las películas y los conductores, y luego envolviéndola con una capa de aislamiento compuesto envuelta con fibra de vidrio. La forma del conductor se puede dividir en alambre rectangular y alambre redondo. El alambre de cobre (aluminio) con película de poliimida envuelto de fibra de vidrio tiene resistencia a la ruptura de voltaje y las clases de resistencia a la temperatura son 130, 155, 180 y 200.

El alambre de cobre (aluminio) con película de poliimida envuelto de fibra de vidrio se usa ampliamente en bobinados de motores de alto voltaje grandes y medianos, motores especiales y bobinados eléctricos, transformadores de tipo seco, reactores, turbinas eólicas y tránsito ferroviario. Tiene excelentes propiedades eléctricas y altas propiedades mecánicas y resistencia a la humedad y al calor.

Especificación de Alambre de Cobre (Aluminio) con Película de Poliimida Envuelto de Fibra de Vidrio



Gama de alambres rectangulares de aluminio Gama de alambre rectangular de cobre
Lado estrecho a Lado ancho b Lado estrecho a Lado ancho b
1.00-6.30mm 3.00-25.00mm 0.80-5.60mm 2.00-16.00mm
Clase térmica 130, 155, 180, 200
Resistividad del alambre plano de aluminio a 20 ℃ ≤0.028010Ωmm2/m
Resistividad del cable plano de cobre a 20 ℃ ≤0.017241Ωmm2/m
Estándares NB/T31048.-2014
Nota Podemos personalizar la producción según las necesidades del usuario





Tamaño del alambre redondo de aluminio
Diámetro (mm) Desviación
0.90<d≤2.50 ±0.025
2.50<d≤5.00 ±1%d





Nombre del producto Espesor del aislamiento
(mm)
Desviación Tensión mínima de ruptura(V)
Alambre recubierto con película de fibra de vidrio 0.2 ±15% 2500
0.3 -15%
0.4 5000
0.5
0.6
0.7 6000
0.8
0.9
El espesor del aislamiento y la tensión de ruptura deberán cumplir con las disposiciones de esta tabla o determinarse mediante negociación entre el proveedor y el comprador. El espesor del aislamiento en el lado angosto (B-b) no se evalúa.





Doblado Diámetro de barra redonda
Lado ancho ≤8.00 10* Lado ancho tamaño
Lado ancho >8.00 15* Lado ancho tamaño
Lado estrecho Todas las especificaciones 10* Lado estrecho tamaño
Después de doblar el alambre de película recubierto de fibra de vidrio sobre la varilla redonda con el diámetro especificado en la tabla, la capa de envoltura no debe agrietarse para exponer la película. No se evalúa el alambre de película recubierto de fibra de vidrio simple.

Ventajas de Alambre de Cobre (Aluminio) con Película de Poliimida Envuelto de Fibra de Vidrio

  • Excelente resistencia al calor: la película de poliimida tiene una excelente resistencia a altas temperaturas, que suele alcanzar una resistencia a temperaturas de 220 ℃ o más. La adición de fibra de vidrio y pintura aislante resistente a altas temperaturas mejora aún más su resistencia al calor, lo que le permite funcionar de forma estable y durante mucho tiempo en entornos de alta temperatura.
  • Buen rendimiento de aislamiento eléctrico: la película de poliimida tiene excelentes propiedades dieléctricas y resistencia a la tensión de ruptura. La combinación de fibra de vidrio y pintura aislante mejora aún más su rendimiento de aislamiento y garantiza el funcionamiento fiable de los equipos eléctricos.
  • Excelentes propiedades mecánicas: la adición de fibra de vidrio mejora la resistencia mecánica y la resistencia al desgaste del cable, lo que le permite soportar cierta tensión mecánica y vibración.
  • Resistencia a la corrosión química: la película de poliimida tiene una buena resistencia a la corrosión química y puede resistir la corrosión de una variedad de productos químicos.
  • Espesor de aislamiento más fino: en comparación con el cable tradicional cubierto de fibra de vidrio, el uso de película de poliimida puede lograr un espesor de aislamiento más fino, lo que favorece la reducción del volumen y el peso de los equipos eléctricos.

Aplicación de Alambre de Cobre (Aluminio) con Película de Poliimida Envuelto de Fibra de Vidrio

◆Motor de alta temperatura: se utiliza para diversos devanados de motores que necesitan trabajar en entornos de alta temperatura, como motores en la metalurgia, la industria química, la minería y otras industrias.

◆Transformadores especiales: devanados de transformadores utilizados en entornos de alta temperatura, alta frecuencia o especiales, como transformadores de tipo seco, fuentes de alimentación especiales, etc.

◆Reactores: devanados utilizados para diversos reactores, como reactores de filtro, reactores limitadores de corriente, etc.

◆Equipo de soldadura: devanados utilizados para equipos de soldadura como soldadores eléctricos, que suelen trabajar en entornos de alta temperatura y alta corriente.

◆Campo aeroespacial: debido a su excelente resistencia a altas temperaturas y propiedades mecánicas, también se puede utilizar en equipos eléctricos en el campo aeroespacial.

◆Otros equipos eléctricos de alta temperatura: diversos equipos eléctricos que necesitan trabajar en entornos de alta temperatura, alta presión, humedad u otros entornos hostiles.
