Inicio > Productos > Aluminio Especial > Alambre de Cobre/Aluminio Rectangular Esmaltado con Fibra de Vidrio
Para obtener información más detallada, incluidos precios, personalización y envío.

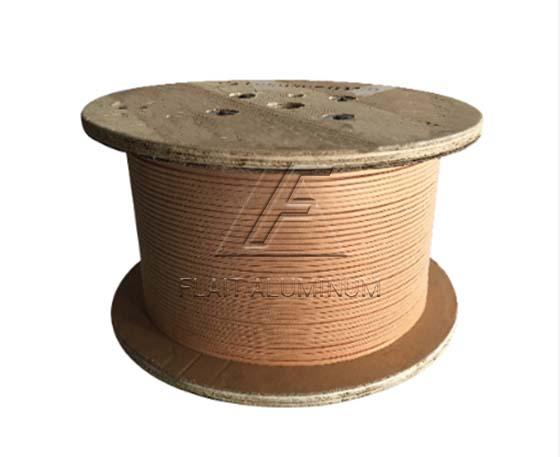

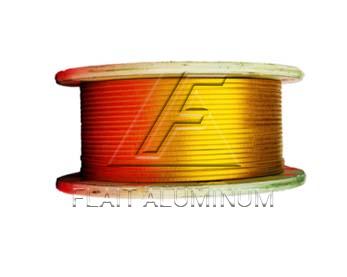

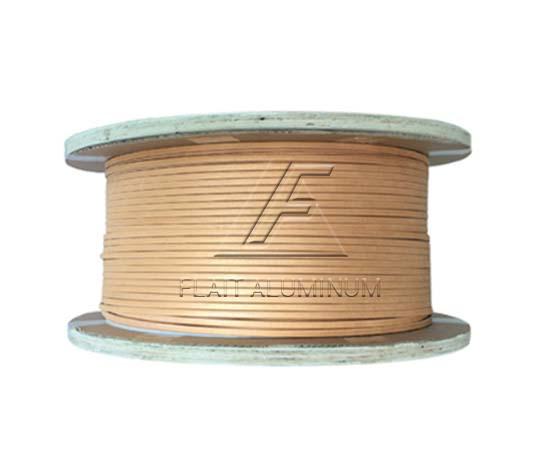

El alambre de cobre/aluminio rectangular esmaltado con fibra de vidrio se fabrica envolviendo uniformemente 1 o 2 capas de fibra de vidrio libre de álcali sobre el conductor de cobre (aluminio) según los requisitos del cliente, y luego se impregna y se hornea con pintura aislante con el índice de resistencia al calor y la compatibilidad requeridos, de modo que las fibras de vidrio y las fibras de vidrio y el conductor se unan en un todo. El índice de resistencia al calor del alambre de cobre/aluminio rectangular esmaltado con fibra de vidrio tiene tres clases: 130, 155 y 180, y el espesor del aislamiento generalmente tiene cuatro niveles: 20, 30, 40 y 50. Este producto se usa ampliamente en los devanados de transformadores, electroimanes, soldadores eléctricos u otros productos de equipos eléctricos.
| Gama de alambres rectangulares de aluminio | Gama de alambre rectangular de cobre | ||
| Lado estrecho a | Lado ancho b | Lado estrecho a | Lado ancho b |
| 1.00-6.30mm | 3.00-25.00mm | 0.80-5.60mm | 2.00-16.00mm |
| Clase térmica | 130, 155, 180 | ||
| Resistividad del alambre plano de aluminio a 20 ℃ | ≤0.028010Ωmm2/m | ||
| Resistividad del cable plano de cobre a 20 ℃ | ≤0.017241Ωmm2/m | ||
| Estándares | NB/T31048.-2014 | ||
| Nota | Podemos personalizar la producción según las necesidades del usuario | ||
| Nombre del producto | Espesor del aislamiento(mm) | Desviación(%) |
| Alambre rectangular de cobre (aluminio) recubierto con doble fibra de vidrio | 0.2 | -20% |
| 0.3 | ||
| 0.4 | ||
| 0.5 | ||
| La fibra de vidrio debe estar enrollada de manera firme y uniforme sobre el conductor. Las direcciones de enrollado de las dos capas de fibra de vidrio del cable de cobre (aluminio) recubierto con doble fibra de vidrio deben ser opuestas. Además, el espesor del aislamiento del cable plano de cobre (aluminio) recubierto con doble fibra de vidrio debe cumplir con los requisitos de la siguiente tabla. El espesor del aislamiento en el lado estrecho (B-b) no se evalúa. | ||
| Tensión de ruptura del cable recubierto de fibra de vidrio | ||
| Tipo de aislamiento | Tensión de ruptura mínima /V | |
| Conductor de cobre/aluminio desnudo + | Fibra de vidrio simple esmaltada GL1 | 350 |
| Doble fibra de vidrio esmaltada GL2 | 560 | |
| Características del alambre recubierto de fibra de vidrio La capa de aislamiento del alambre recubierto de fibra de vidrio tiene cierta resistencia al desgaste, adherencia y suavidad, y tiene buena resistencia al choque térmico y a la sobrecarga. | ||
Buena resistencia a altas temperaturas: la fibra de vidrio tiene una excelente resistencia a altas temperaturas y puede adaptarse a temperaturas de trabajo de 130 ℃, 155 ℃ y 180 ℃.Buen rendimiento de aislamiento: la fibra de vidrio tiene un buen rendimiento de aislamiento y puede prevenir eficazmente las fugas de corriente y los cortocircuitos.Buen rendimiento de disipación de calor: el cable plano tiene una superficie más grande que el cable redondo, lo que favorece la disipación de calor y reduce el aumento de temperatura del conductor.Alta resistencia mecánica: la fibra de vidrio mejora la resistencia mecánica del cable, lo que le otorga una buena resistencia al desgaste y a la tracción.Ocupación de poco espacio: la estructura de cable plano puede hacer un uso más eficaz del espacio, aumentar el factor de llenado de la bobina y reducir el volumen y el peso del equipo eléctrico.◆Motor: ampliamente utilizado en diversos devanados de motores, como motores de alto voltaje, motores de tracción, motores a prueba de explosiones, motores especiales, etc. Especialmente adecuado para motores de CA de voltaje medio y alto, motores de CC medianos y grandes, turbinas eólicas medianas y grandes, etc.
◆Transformador: se utiliza para transformadores de tipo seco, transformadores especiales, etc.
◆Reactor: se utiliza para diversas bobinas de reactor.
◆Máquina de soldar: se utiliza para soldar transformadores y cables de máquinas.
◆Otros equipos eléctricos especiales: como electroimanes, bobinas electromagnéticas, calentadores, etc.
