Inicio > Productos > Aluminio Especial > Papel Kraft de Alambre de Cobre/Aluminio Cubierto
Para obtener información más detallada, incluidos precios, personalización y envío.

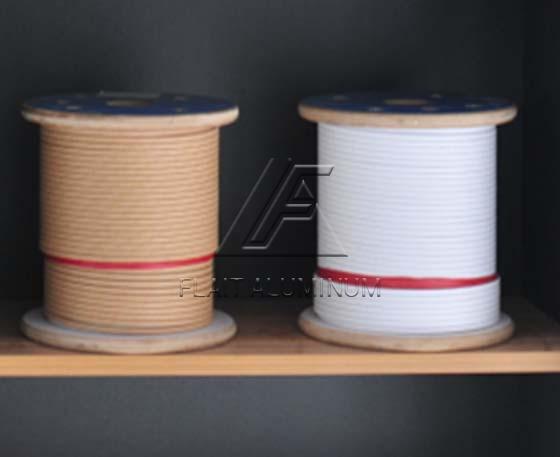

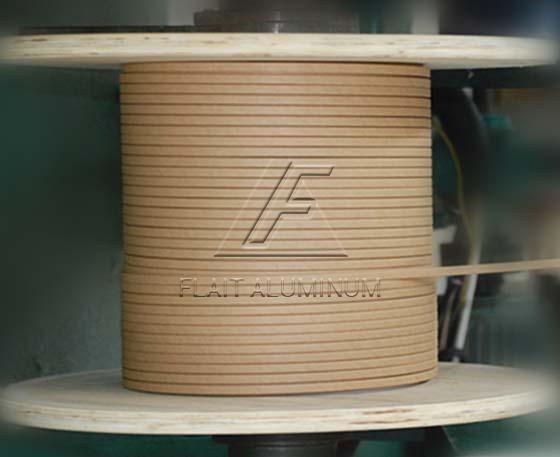

Papel Kraft de alambre de cobre/aluminio cubierto es un alambre hecho de varilla de cobre libre de oxígeno o varilla de aluminio redonda eléctrica, que se extruye o estira a través de una matriz de especificación determinada y luego se recoce. Luego se envuelve con dos o más capas de papel aislante (incluido papel telefónico, papel para cables, papel para cables de alto voltaje, papel aislante entre vueltas, etc.) sobre el conductor de cobre (aluminio). Es adecuado para bobinas de transformadores sumergidas en aceite y otros cables de bobinado eléctricos.
| Gama de alambres rectangulares de aluminio | Gama de alambre rectangular de cobre | ||
| Lado estrecho a | Lado ancho b | Lado estrecho a | Lado ancho b |
| 1.00-6.30mm | 3.00-25.00mm | 0.80-5.60mm | 2.00-16.00mm |
| Clase térmica | 130, 155, 180, 200 | ||
| Resistividad del alambre plano de aluminio a 20 ℃ | ≤0.028010Ωmm2/m | ||
| Resistividad del cable plano de cobre a 20 ℃ | ≤0.017241Ωmm2/m | ||
| Estándares | NB/T31048.-2014 | ||
| Nota | Podemos personalizar la producción según las necesidades del usuario | ||
Espesor del aislamiento de Papel Kraft de alambre de cobre/aluminio cubierto
| Alambres redondos cubiertos de papel Unidad: mm | ||||||
| Diámetro del conductor | 1.000≤d≤5.00 | |||||
| Espesor del aislamiento(mm) | 0.3 | 0.45 | 0.8 | 1.2 | 1.8 | 4.25 |
| Desviación(mm) | ±0.05 | ±0.05 | ±0.10 | ±0.12 | ±0.15 | ±0.30 |
| Nota: El espesor entre dos especificaciones será la desviación correspondiente a la especificación mayor. | ||||||
| Alambres rectangulares cubiertos de papel Unidad: mm | ||
| Espesor del aislamiento (A-a) &(B-b)(mm) | Desviación /% | |
| ＞ | ≤ | |
| — | 0.5 | +0 -10 |
| 0.5 | 1.25 | -7.5 |
| 1.25 | — | -5 |
| Nota: Si la dimensión total máxima no excede la dimensión máxima del conductor más el espesor de aislamiento máximo especificado, se permite que el espesor de aislamiento exceda el valor especificado. | ||
Doblado de Papel Kraft de alambre de cobre/aluminio cubierto
| Alambres redondos (rectangulares) recubiertos de papel Unidad: mm | |||||
| Espesor del aislamiento /mm | Método de prueba | Diámetro de la varilla de prueba | Espesor del aislamiento /mm | Método de prueba | Diámetro de la varilla de prueba |
| 0.30≤σ≤0.80 | Winding | 100 | 0.30≤σ≤0.80 | Broad side bend | 150 |
| 1.20≤σ≤4.25 | 150 | 1.20≤σ≤4.25 | 200 | ||

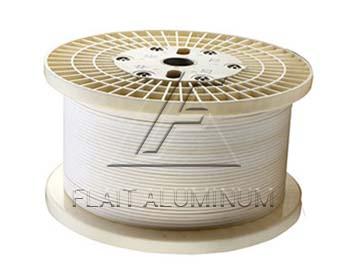

El proceso de producción del papel Kraft de alambre de cobre/aluminio cubierto implica el uso de papel como material aislante. Este papel tiene una integridad eléctrica, química y mecánica extremadamente alta, así como buena elasticidad, flexibilidad, resistencia al desgarro, resistencia a la humedad y resistencia al desgaste. Es compatible con todo tipo de barnices, adhesivos, fluidos para transformadores, lubricantes y refrigerantes, y no se daña fácilmente por insectos, hongos y moho.Cuando la temperatura no es superior a 200 ℃, las propiedades eléctricas y mecánicas de este cable no se ven afectadas. Incluso si se expone continuamente a una temperatura alta de 220 ℃, puede mantener su rendimiento durante al menos 10 años.El proceso de producción de alambre de cobre (aluminio) envuelto en papel también incluye el uso de papel de poliamida aromática envuelto mediante la extrusión de alambre de cobre (aluminio) desnudo. Este material es resistente a la corrosión ácida y alcalina y puede reemplazar al alambre plano esmaltado compuesto, que es difícil de fabricar.Los alambres redondos (rectangulares) cubiertos con papel Kraft se utilizan principalmente en equipos de los campos de la generación de energía y la metalurgia. Estos campos tienen altos requisitos en cuanto a las propiedades eléctricas, la resistencia mecánica y la resistencia a la corrosión de los alambres. El alambre plano de cobre (aluminio) cubierto con papel puede satisfacer las necesidades especiales de los equipos en estos campos debido a su excelente rendimiento, lo que garantiza el funcionamiento estable y el uso a largo plazo del equipo.
